CITOPS双目客流统计系统

发布时间:2023-09-22   阅读量:102

运营需求

1、客流集散时间和客流站点无规律,不便动态把握

2、公交线网规划缺乏,数据支撑

3、公交费补没有客观凭证、依据

4、车辆空载、拥挤现象愈发频繁

5、线路车辆缺乏合理、高效的指挥和调配

6、计划排班单纯靠经验工作分配不合同

系统原理

1、建立模型

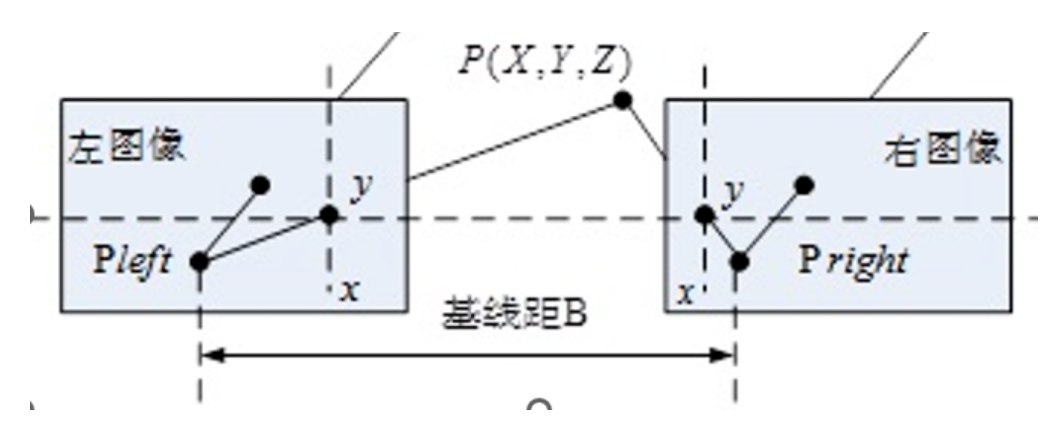

系统核心是车门上方的双目摄像机,摄像机是通过视差原理设计,如同左眼和右眼,通过双目视差原理,计算摄像机到P点的距离,最后通过这个距离,还原出一个人体的模型,通过精确识别人体来判断客流、统计乘客数据。


2、算法识别

这种3D模型涵盖身体轮廓、衣服、形状、高度等特征等3D特征,系统通过模式识别、模块匹配,给每一个乘客建立一个ID,与各站点匹配从而生成客流OD数据。

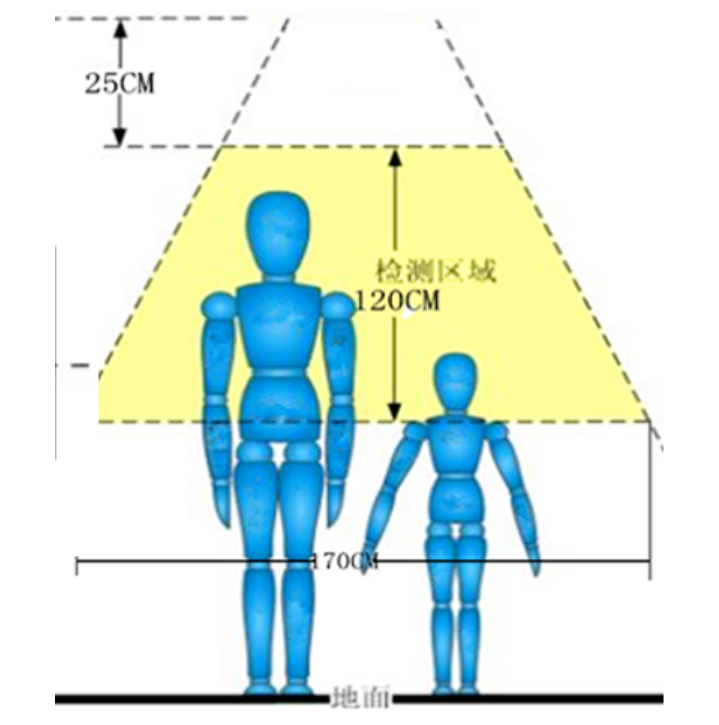

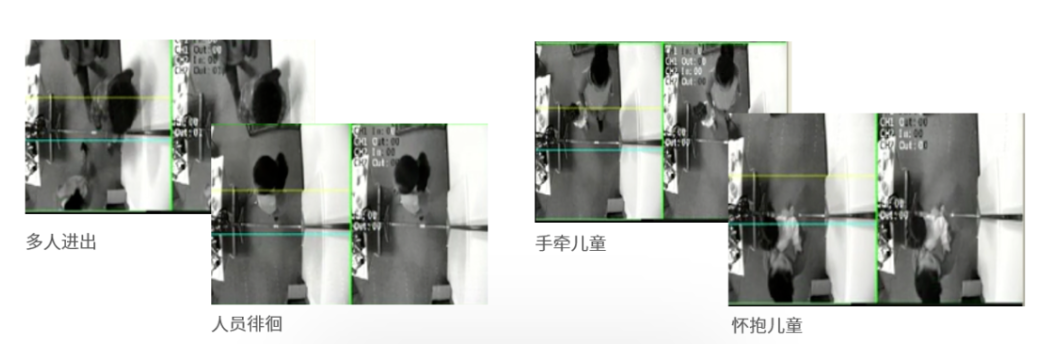

3、系统通过运动轨迹跟踪,可以识别多人同时进出、人员徘徊、晃动。同时能确定乘客高度,区分儿童和成人(牵、抱孩童上车)

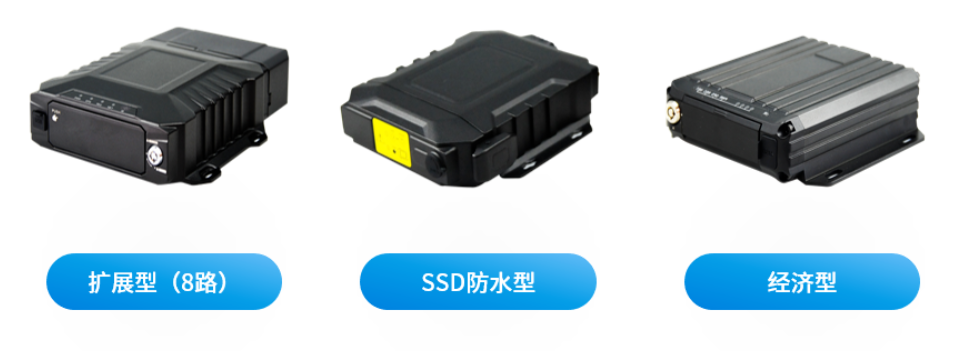

统计终端



统计终端可以在前端设备(双目摄像机)精确采集到3D模型后,将客流数据上传到管理端和平台,同时还可以兼顾

•客流数据分析

•4G/5G信息传输

•车内录像实时查看

•车内录像历史回放

•GPS定位

轨迹回放

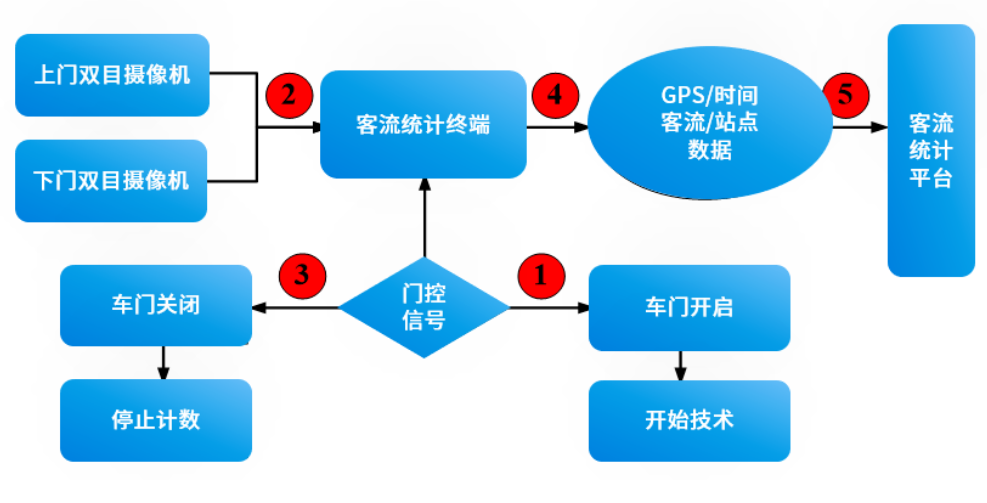

车辆到站,车门打开,系统检测到车门开启信号

系统通过上下车门采集设备采集到的乘客模型,通过客流统计设备进行识别分析计数

当车门关闭后,停止计数

结合当前时间信息、站点信息等数据进行汇总关联

将本站上下车客流信息上传至中心平台
